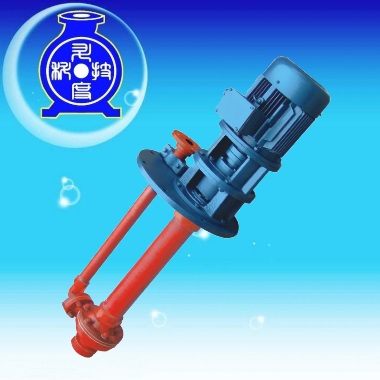

WSY型玻璃钢液下泵

WSY、FSY型玻璃钢液下泵概述

      本单位生产的WSY型、FSY型两种型式的泵，1．WSY型泵为立式玻璃钢液下旋涡泵。2．FSY型泵为立式玻璃钢液下离心泵，该泵因伸入贮罐，贮槽的深*度长短不同，设计液下深*度800mm--3000mm之间任意选择。只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。

      本泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛玻璃钢制件，联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能可靠，产品具有轻质、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

WSY、FSY型玻璃钢液下泵主要用途

本液下泵广泛用于化工、石化、冶炼、染料、农*药、制药、稀*土、化肥等行业，在贮罐上输送不含悬浮固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐*酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的理想设备。

WSY、FSY型玻璃钢液下泵性能参数

WSY、FSY型玻璃钢液下泵安装和维修保养

一、本泵要垂直安装，将泵的平盖安装在贮罐法兰座上，开始运转前，先用手发动联轴器，检查一下有否卡阻现象，转动是否灵活。

二、泵起动前只要贮灌中液体高于泵体既可开车，严禁无介质运转和倒转，否则泵体内因缺乏液体润滑而损坏轴衬、轴套如发现有剧烈振动或异常声音，应立即停车检查。

三、维修时，先将泵从贮罐上拆下，拆下电机及机座，拆下下泵壳，打掉下轴套及叶轮（注意泵轴上防腐层）松开上轴承座6只六角螺栓,然后把正条泵轴和轴承部件一起拉出即可进行检修。

四、如更换轴承和泵轴时，先拆泵轴上端园螺母和联轴节，松开上下轴承盖12只螺钉，将轴承座向上打出即可。

五、检修和更换易损件后进行重新装配时，先将轴承座，轴承一起装在泵轴上部，封好上下轴承盖，装好联轴节和并紧固螺母，校正泵轴的弯曲度，将带轴承座的泵轴向下插入泵体内，再将轴承座装在中间座上，调正好叶轮与上下泵壳间隙，把叶轮及下轴套和叶轮并帽一起用酚醛胶泥粘在泵轴上，等酚醛胶泥完全固化后，才将下泵壳装好。装配完毕后，用手在联轴节上转达一下泵轴是否正常。

六、平时注意保养，经常检查泵运行是否平稳，有无异常震动，注意更换弹性块，定期补充和更换上轴承润滑油。
